Porca T

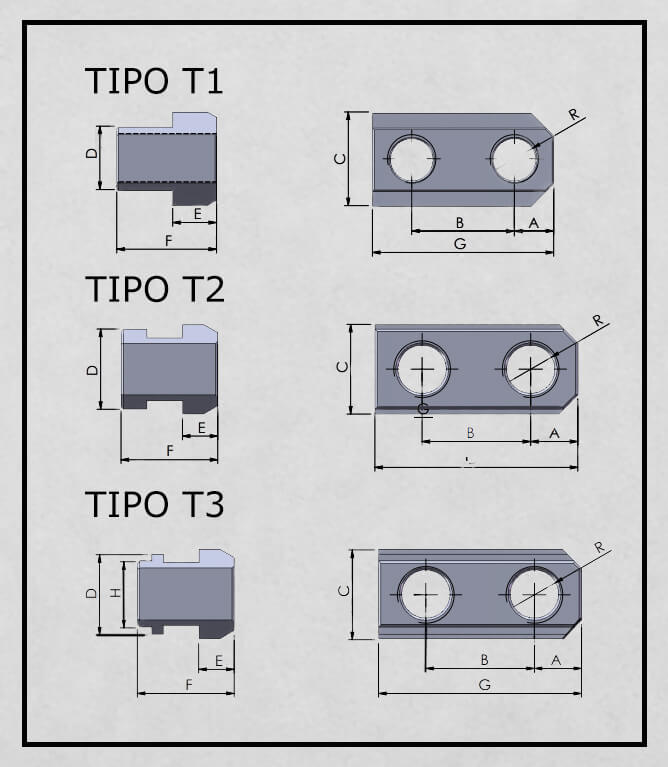

desenho técnico da castanha
PORCA T TIPO 1
CÓDIGO A B C D E F G R
PRT-D11-T1 7 16 17 12 6.5 15 30 M8
PRT-D12-T1 13 34 31 21 14.5 33 60 M12
PRT-D13-T1 16 38 31 22 14.5 33 70 M20

PORCA T TIPO 2
CÓDIGO A B C D E F G R
PRT-D20-T2 6.5 16 15 12 6.5 15 32 M8
PRT-D21-T2 8 16.5 17 14 6.5 18.5 32 M10
PRT-D22-T2 10 23 19 17 7.5 20.5 43 M12
PRT-D23-T2 10 30 19 17 7.5 20.5 50 M12
PRT-D24-T2 13 30 25 21 10 26.5 56 M16
PRT-D25-T2 16 38 31 25.5 14.5 33 70 M20

PORCA T TIPO 3
CÓDIGO A B C D E F G H R
PRT-D21-T3 8 20 17 14 6.5 18.5 36 12 M10
PRT-D22-T3 10 25 19 17 7.5 20.5 45 14 M12
PRT-D23-T3 10 30 19 17 7.5 20.5 50 16 M12
PRT-D24-T3 13 30 25 21 10 26.5 56 16 M12
