Castanha Onça

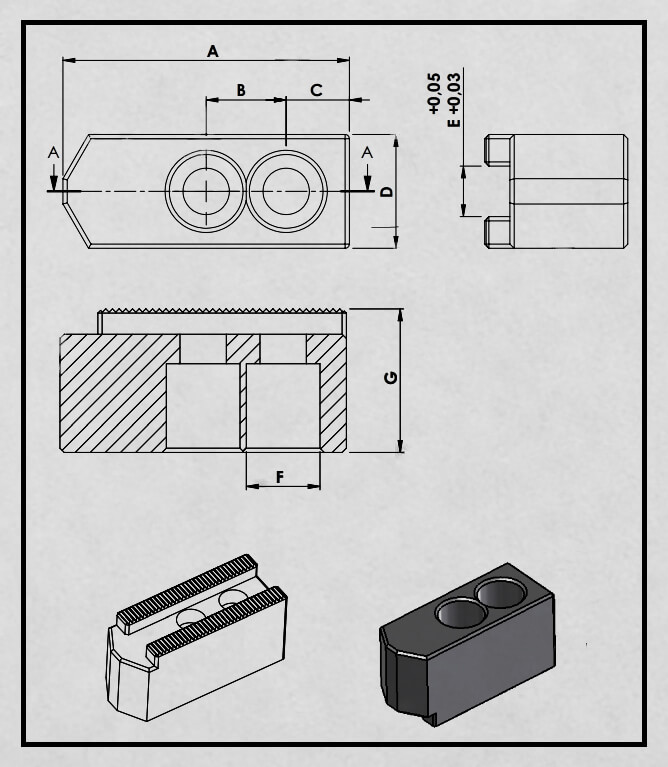

desenho técnico da castanha
CASTANHAS SERRILHADO EM POLEGADA
PLACA CÓDIGO A B C D E F G
PP-D125 CA-PD125 54 13 12.5 25 8 M6 28
PP-D160 CA-PD160 68 19 14.5 27 12 M8 34
PP-D200 CA-PD200 76 22 15.5 32 12 M10 46
PP-D250 CA-PD250 89 25 17.5 35 16 M12 48
PP-D315 CA-PD315 102 30 19.5 35 16 M12 48
***PASSO SERRILHADO 1/16" X 90º
