Castanha Bhm Bhd Tipo A

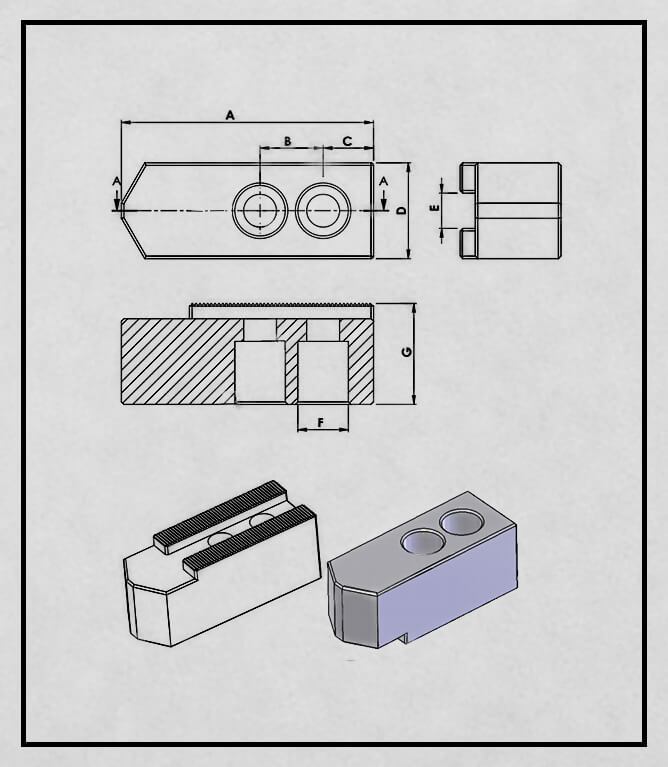

desenho técnico da castanha
CASTANHAS TIPO "A" NORMAL "SERRILHADO METRICO"
PLACA CÓDIGO A B C D E F G
BH-M130 CA-AM130 55 16 11 32 12 M8 25
BH-M165 CA-AM165 80 16.5 13 32 14 M10 32
BH-M210 CA-AM210 100 23 17 38 17 M12 40
BH-M250 CA-AM250 120 30 25 48 21 M16 45
BH-M315 CA-AM315 130 30 25 48 21 M16 50
BH-M400 CA-AM400 140 34 30 65 25.5 M20 60
BH-M450 CA-AM450 150 34 30 65 25.5 M20 60
***PASSO BH-M130 A 450= 1.5 X 60º

CASTANHAS TIPO "A" NORMAL " SERRILHADO POLEGADA "
PLACA CÓDIGO A B C D E F G
BH-D130 CA-AM130 55 16 11 32 12 M8 25
BH-D165 CA-AM165 80 16.5 13 32 14 M10 32
BH-D210 CA-AM210 100 23 17 38 17 M12 40
BH-D250 CA-AM250 120 30 25 48 21 M16 45
BH-D315 CA-AM315 130 30 25 48 21 M16 50
BH-D400 CA-AM400 140 34 30 65 25.5 M20 60
BH-D450 CA-AM450 150 34 30 65 25.5 M20 60
***PASSO BH-D130 A 315=1/16" X 90º, ACIMA DE BH-D315 3/32" X 90º
